IBM PS/2 model 30

E’ entrato in collezione un IBM PS/2 model 30, esattamente il modello 8530-021, che ho acquistato su eBay. Il computer non funzionava bene, per questo mi è stato venduto a buon prezzo.

Iscriviti al mio canale YouTube: ValorosoIT. Retro tecnologia, impianti stereo vintage, retro computer, esperimenti e prove. Retroprogrammazione, Basic. Commodore, IBM, Atari, Apple, Texas Instruments, Amstrad, MSX.

L’IBM PS/2 model 30 è un desktop di fascia entry-level, prodotto dalla International Business Machines Corporation (appunto IBM) dal 1987.

Esistono diverse versioni di IBM PS/2 model 30. Il mio, l’8530-021, è dotato di processore Intel 8086 a 8MHz.

Il sistema operativo di serie è IBM PC DOS versione 3.30. Relativamente ai supporti di archiviazione dei dati, l’IBM PS/2 model 30 è dotato di uno (o due) lettori di floppy disk interni, da 3.5″, 720KB. Al posto del secondo floppy è possibile installare l’hard disk.

IBM PS2 model 30, Intel 8086, mechanical keyboard, VGA CRT monitor, acceso, International Business Machines, computer anni 80

All’arrivo, il computer si presentava in buone condizioni estetiche. Non aveva hard disk, tastiera, mouse e monitor. Inoltre la RAM era danneggiata: il test diagnostico all’accensione contava solo 128KB di RAM al posto dei 640KB corretti.

Ho effettuato un po’ semplici lavori al computer. Innanzitutto l’ho pulito per bene. Nonostante la pulizia… è rimasta un po’ di puzza di muffa, che non si riesce a togliere. Ho acquistato e sostituito le SIMM a 30 pin, da 256KB. In questo modo, la RAM funziona correttamente e, contando anche i 128KB già saldati sulla scheda madre, ora il conteggio è corretto: 640KB. Ho acquistato un hard disk IBM WDI-325Q da 20MB, in modo da completare il computer. Il connettore dell’hard disk è proprietario e non è possibile installare altri hard disk con connettori IDE o similari.

Ho anche sostituito le batterie, che iniziavano a perdere acido, con una piatta al litio da 3V.

IBM PS2 model 30, 8530-021, Intel 8086, interno, scheda madre, floppy 720K 3.5", alimentatore

Schermata di avvio

Il computer si avvia con i test diagnostici. Molti test non sono visibili a monitor, che mostra solamente l’andamento del test della memoria RAM.

Dopo il self test iniziale, il computer cerca un disco di avvio (dischetto floppy oppure disco rigido). Se non è presente alcun disco di boot, richiede di inserirlo e di premere il tasto F1.

Iscriviti al gruppo Facebook. Retro tecnologia, Commodore, impianti stereo vintage, retro computer, esperimenti e prove. Commodore, IBM, Atari, Apple, Texas Instruments, Amstrad, MSX.

Qualora il dischetto non sia inserito, il computer si avvia con l’IBM Personal Computer Basic, versione C1.10, presente in ROM.

Successivamente all’installazione del nuovo hard disk e del sistema operativo corretto, il computer ora parte con il sistema operativo IBM PC DOS versione 3.30.

E’ presente un dischetto di sistema che contiene i software diagnostici, nonché i programmi per impostare la data e l’ora di sistema.

Caratteristiche tecniche dell’IBM PS/2 model 30, 8530-021

CPU: Intel 8086, 16 bit, 8 MHz

Coprocessore: opzionale, Intel 8087, 8MHz

RAM: 640 KB (128 KB saldata sulla scheda madre + 2 SIMM 30 pin da 256 KB con parità)

ROM: 64 KB (contiene il POST = Power On Self Test, il BIOS = Basic Input-Output System, il BASIC e la mappa dei caratteri in modalità grafica)

Grafica: scheda grafica MCGA integrata, 64 KB RAM, uscita DB15 per monitor VGA

Modalità testo: 80 colonne x 25 righe o 40 colonne x 25 righe (16 colori)

Modalità grafica: 640 x 200 pixel (2 colori) o 320 x 200 pixel (256 colori)

Audio: beep

Tastiera: esterna PS/2, come ad esempio la tastiera meccanica IBM Model M space saver o enhanced

Software a corredo: IBM PC DOS versione 3.30

Supporti di archiviazione: n. 1 floppy disk drive interno, 3.5″, 720 KB (il computer supporta fino n. 2 floppy disk drive interni e anche un hard disk da 20MB)

Relativamente all’hard disk, quello che ho installato è da 20MB, come previsto dalle specifiche del computer. Ho anche provato ad installarne uno da 30 MB, ovviamente con lo stesso connettore, e funziona.

IBM Hard Disk, WDI-325Q, 20MB, connettore EDGE, IBM PS/2, IBM PS/1, Part no: 72X7568

Porte di espansione, interne:

  • N. 3 slot di espansione ISA 8 bit su riser card
  • Connettore per floppy disk drive 34 poli (non standard, perché porta anche l’alimentazione)
  • Connettore per hard disk 44 poli (il formato è proprietario e porta anche l’alimentazione)
IBM PS2 model 30, 8530-021, Intel 8086, vista posteriore, mouse tastiera seriale parallela monitor, porte di espansione, ventola

Porte di espansione, esterne:

  • Tastiera PS/2
  • Mouse PS/2
  • Parallela (Centronics)
  • Seriale (DB25)
  • Monitor (DB15)

Dimensioni e peso: 41 x 40 x 10 cm, 8 Kg

IBM PS2 model 30, Intel 8086, mechanical keyboard, VGA CRT monitor, acceso, International Business Machines, computer anni 80

Emulazione

Il computer IBM PS/2 model 30 si avvia con sistema operativo IBM PC DOS. E’ possibile emulare l’ambiente MS-DOS con DOSBox (sebbene DOSBox sia un emulatore per sistemi x86).

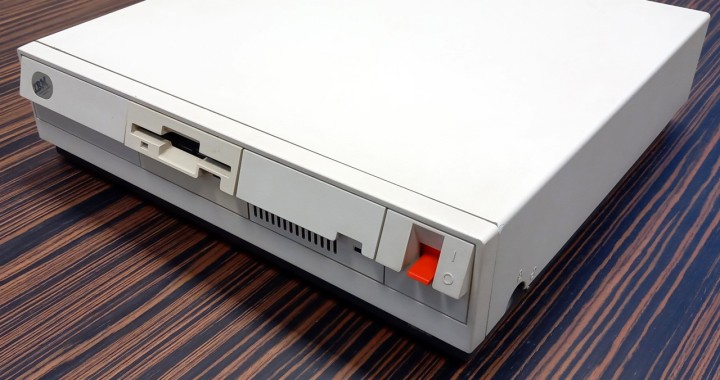

IBM PS2 model 30, 8530-021, Intel 8086, interruttore accensione, floppy, hard disk, computer anni 80, computer vintage, vecchio computer

Alimentatore

L’alimentatore del personal computer IBM PS/2 model 30 è interno. Posteriormente al computer, è presente il connettore di alimentazione IEC C14, dove collegare il cavo di alimentazione di rete. Il mio esemplare si alimenta a 230 V in corrente alternata 50 Hz e assorbe 70 W.

Iscriviti al gruppo Facebook. Retro tecnologia, Commodore, impianti stereo vintage, retro computer, esperimenti e prove. Commodore, IBM, Atari, Apple, Texas Instruments, Amstrad, MSX.

Le tensioni generate, in corrente continua, sono:

  • 5V, 9A
  • 12V, 1.8A
  • -5V, 0.1A
  • -12V, 0.3A

Lo switch di accensione anteriore si collega meccanicamente allo switch presente sull’alimentatore, mediante una bacchetta metallica.

Documenti

1. IBM PS/2 Model 30 brochure
2. IBM PS2 Model 30 schematics
3. IBM PS/2 Model 30 technical reference

Data di ingresso in collezione: 27/04/2023
