Il Commodore Amiga 2000 è un personal computer a 16 bit, basato sul processore Motorola MC68000. E’ stato prodotto dalla Commodore International dal 1987 al 1993. Altri nomi con cui è conosciuto l’Amiga 2000 sono: Commodore A2000, CBM A2000. E’ stato commercializzato parallelamente all’Amiga 500, con il quale condivide parecchie caratteristiche tecniche. Rispetto all’Amiga 500, l’Amiga 2000 era destinato ad un utilizzo professionale.
![Iscriviti al mio canale YouTube: ValorosoIT. Retro tecnologia, impianti stereo vintage, retro computer, esperimenti e prove. Retroprogrammazione, Basic. Commodore, IBM, Atari, Apple, Texas Instruments, Amstrad, MSX.](https://www.valoroso.it/wp-content/uploads/YouTube-canale-iscriviti-Commodore-IBM-Atari-retro-computer.gif)
![Amiga 2000, Commodore A2000, CBM A200, tastiera italiana, mouse, desktop CPU
Caratteristiche tecniche dell’Amiga 2000
CPU: Motorola MC68000, 7.09379 MHz (PAL) oppure 7.15909 MHz (NTSC)
Chipset:
per motherboard rev 4: OCS (Original Chip Set): Agnus (memory controller e blitter), Denise (video), Paula (audio e I/O)
per motherboard rev 4.1, 4.2, 4.3, 4.4, 4.5, 6, 6.1, 6.2: OCS (Original Chip Set): Fat Agnus (memory controller e blitter), Denise (video), Paula (audio e I/O)
per motherboard rev 6.3, 6.4, 6.5: ECS (Enhanced Chip Set): Fat Agnus (memory controller e blitter), Super Denise (video), Paula (audio e I/O)
ROM:
per motherboard rev 4, 4.1, 4.2, 4.3, 4.4, 4.5, 6, 6.1, 6.2: 256 KB
per motherboard rev 6.3, 6.4, 6.5: 512 KB
Software incluso in ROM: KickStart 1.2, 1.3 o 2.04 (nel mio computer, c’è la versione 1.3)
Supporti di archiviazione: fino n. 2 floppy disk drive interni, possibilità di hard disk con controller separato
RAM: 512 KB / 1 MB espandibile (il mio computer ha 1 MB di RAM)
Grafica: Denise / Super Denise
Modalità grafica: 320 x 256 fino a 640 x 512 pixel, fino a 4096 di colori
Audio: Paula, 4 canali, uscita stereo
Tastiera: QWERTY a 96 tasti, con frecce, tasti funzione e tastierino numerico
Connettori di espansione (interni):
4 connettori PC ISA: 2 XT (62 pin, 8 bit) e 2 AT (62+36 pin, 16 bit)
1 espansione 86 poli per CPU / MMU
5 connettori 100 pin Zorro II
1 espansione 36+36 pin per video
1 connettore 34 pin per floppy disk 3.5″
1 seriale interna 26 pin
Porte di espansione (posteriori):
1 video DB23 maschio, RGB analogico
1 parallela DB25 femmina, Centronics
1 floppy disk drive esterno, DB23 femmina
1 RCA video composito CVBS monocromatico
2 RCA audio stereo
1 seriale DB25 maschio, RS232
Porte di espansione (anteriori):
1 tastiera, DIN 5 poli
2 mouse e joystick, DB9 maschio](https://www.valoroso.it/wp-content/uploads/Amiga-2000-Commodore-A2000-CBM-A200-tastiera-italiana-mouse-desktop-CPU-1080x776.jpg)
Nella mia collezione di computer vintage mancavano… dei Commodore Amiga. Così, ho deciso di acquistare questo retro computer, insieme ad altri computer, nell’estate 2021. Ecco il video del lotto acquistato:

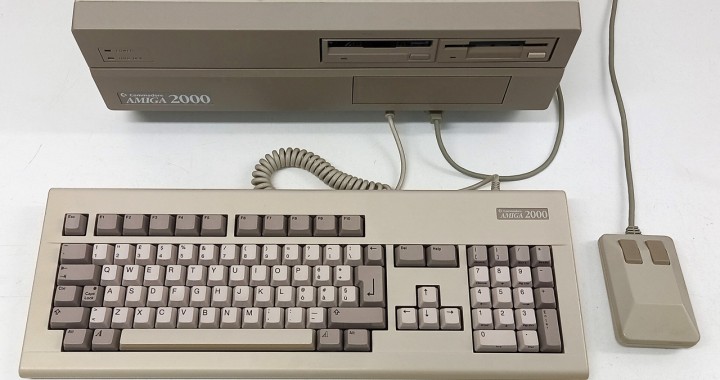

Il Commodore Amiga 2000 è dotato di case desktop, di tastiera con layout italiano e di mouse originale Commodore abbinato. All’interno del computer era già stata rimossa la batteria dal precedente proprietario. Consiglio di rimuovere la batteria in tampone all’orologio perché, col passare del tempo, tende a perdere dell’acido che corrode le piste della scheda madre, danneggiando il computer.
Ho effettuato alcuni lavori sull’A2000: ho pulito accuratamente il computer, la tastiera e il mouse. Ho anche effettuato un recap completo di tutti i condensatori dell’alimentatore.
Caratteristiche tecniche dell’Amiga 2000
CPU: Motorola MC68000, 7.09379 MHz (PAL) oppure 7.15909 MHz (NTSC)
![](https://www.valoroso.it/wp-content/uploads/Banner-PCBWay-circuiti-stampati.jpg)
Chipset:
- per motherboard rev 4: OCS (Original Chip Set): Agnus (memory controller e blitter), Denise (video), Paula (audio e I/O)
- per motherboard rev 4.1, 4.2, 4.3, 4.4, 4.5, 6, 6.1, 6.2: OCS (Original Chip Set): Fat Agnus (memory controller e blitter), Denise (video), Paula (audio e I/O)
- per motherboard rev 6.3, 6.4, 6.5: ECS (Enhanced Chip Set): Fat Agnus (memory controller e blitter), Super Denise (video), Paula (audio e I/O)
ROM:
- per motherboard rev 4, 4.1, 4.2, 4.3, 4.4, 4.5, 6, 6.1, 6.2: 256 KB
- per motherboard rev 6.3, 6.4, 6.5: 512 KB
Software incluso in ROM: KickStart 1.2, 1.3 o 2.04 (nel mio computer, c’è la versione 1.3)
Supporti di archiviazione: fino n. 2 floppy disk drive interni, possibilità di hard disk con controller separato
![Iscriviti al gruppo Facebook. Retro tecnologia, Commodore, impianti stereo vintage, retro computer, esperimenti e prove. Commodore, IBM, Atari, Apple, Texas Instruments, Amstrad, MSX.](https://www.valoroso.it/wp-content/uploads/Iscriviti-gruppo-Facebook-retro-computer-vintage-atari-commodore-ibm-audio.gif)
RAM: 512 KB / 1 MB espandibile (il mio computer ha 1 MB di RAM)
Grafica: Denise / Super Denise
Modalità grafica: 320 x 256 fino a 640 x 512 pixel, fino a 4096 di colori
Audio: Paula, 4 canali, uscita stereo
![](https://www.valoroso.it/wp-content/uploads/PCBX-banner-ITA.jpg)
Tastiera: QWERTY a 96 tasti, con frecce, tasti funzione e tastierino numerico
![Amiga 2000, Commodore A2000, CBM A200, scheda madre, mainboard motherboard rev 6, connettori, batteria, CPU, circuiti](https://www.valoroso.it/wp-content/uploads/Amiga-2000-Commodore-A2000-CBM-A200-scheda-madre-mainboard-motherboard-rev-6-1080x776.jpg)
Connettori di espansione (interni):
- 4 connettori PC ISA: 2 XT (62 pin, 8 bit) e 2 AT (62+36 pin, 16 bit)
- 1 espansione 86 poli per CPU / MMU
- 5 connettori 100 pin Zorro II
- 1 espansione 36+36 pin per video
- 1 connettore 34 pin per floppy disk 3.5″
- 1 seriale interna 26 pin
![Amiga 2000, Commodore A2000, CBM A200, vista posteriore, connettori, seriale, parallela, monitor, audio, disk drive, alimentazione,video composito, ventola, alimentatore](https://www.valoroso.it/wp-content/uploads/Amiga-2000-Commodore-A2000-CBM-A200-vista-posteriore-connettori-seriale-parallela-monitor-1080x396.jpg)
Porte di espansione (posteriori):
- 1 video DB23 maschio, RGB analogico
- 1 parallela DB25 femmina, Centronics
- 1 floppy disk drive esterno, DB23 femmina
- 1 RCA video composito CVBS monocromatico
- 2 RCA audio stereo
- 1 seriale DB25 maschio, RS232
![Amiga 2000, Commodore A2000, vista frontale, floppy disk drive, porta tastiera, connettori joystick](https://www.valoroso.it/wp-content/uploads/Amiga-2000-Commodore-A2000-vista-frontale-floppy-disk-drive-1080x436.png)
Porte di espansione (anteriori):
- 1 tastiera, DIN 5 poli
- 2 mouse e joystick, DB9 maschio
Emulazione
E’ possibile emulare l’Amiga 2000, così come anche gli altri modelli dei computer Amiga, su un comune PC Windows, tramite WinUAE. In questo modo, è possibile provare ad avviare programmi e giochi, nonché programmare il retro computer, in maniera semplice e comoda… senza nemmeno possedere l’Amiga! WinUAE viene fornito senza WorkBench e senza KickStart ROM, che devono essere scaricati a parte, cercandoli su internet.
![Amiga 2000, Commodore A2000, CBM A200, desktop, power, hard disk led](https://www.valoroso.it/wp-content/uploads/Amiga-2000-Commodore-A2000-CBM-A200-desktop-1080x593.jpg)
Alimentatore dell’A2000
L’alimentatore del Commodore A2000 è interno e ha le seguenti tensioni in uscita, in corrente continua:
- 5V, 3A – 20A
- 12V, 0A – 8A
- -5V, 0A – 0.3A
- -12V, 0A – 0.3A
- 5V, 0A – 0.5A
La tensione di rete che supporta l’alimentatore è selezionabile, tramite un connettore interno all’alimentatore: 120Vca 60Hz oppure 240Vca 50Hz. Ovviamente, il mio computer è settato a 240Vca. La potenza massima dell’alimentatore è 204W.
Da notare, nelle caratteristiche dell’alimentatore, che c’è una corrente di assorbimento minimo. La tensione a 5V non viene regolata in maniera corretta se l’assorbimento è inferiore a 3A. Per testare l’alimentatore, bisogna innanzitutto imporre un carico di almeno 3A sulla linea a 5V. Solo con l’assorbimento di almeno 3A sulla linea a 5V, è possibile caricare e testare le altre uscite.
Schermata di avvio dell’Amiga 2000
Il Commodore A2000 ha un sistema operativo vero e proprio, a finestre. Per questo, non è facile stabilire quale sia da considerare la schermata di avvio vera e propria.
Se non è presente l’hard disk e non è inserito alcun dischetto, l’Amiga 2000 parte con la schermata che richiede l’inserimento di un disco di boot.
![Amiga 2000, Commodore A2000, Amiga Work bench KickStart 1.3 boot screen, startup screen, schermata avvio](https://www.valoroso.it/wp-content/uploads/Amiga-2000-Commodore-A2000-Amiga-Work-bench-KickStart-1.3-boot-screen-startup-screen-schermata-avvio-1080x471.jpg)
Da qui, poco si può fare, se non inserire un dischetto di avvio o installare un hard disk con il WorkBench, che poi è l’ambiente desktop disponibile su AmigaOS (il sistema operativo della piattaforma Amiga).
AmigaDOS è un modulo del sistema operativo AmigaOS e si occupa della memorizzazione dei dati su supporti fisici: hard disk e floppy disk. La schermata di avvio di AmigaDOS versione 1.3 è la seguente.
![Amiga 2000, Commodore A2000, AmigaDOS 1.3 1987 boot screen, startup screen, schermata avvio, Aommodore-Amiga](https://www.valoroso.it/wp-content/uploads/Amiga-2000-Commodore-A2000-AmigaDOS-1.3-1987-boot-screen-startup-screen-schermata-avvio-1080x472.jpg)
Caricando l’ambiente desktop WorkBench, la schermata dipende dalla versione dello stesso. Pur funzionando anche con altre versioni del WorkBench, l’A2000 usciva con il WorkBench versione 1.2 o versione 1.3. Il mio computer ha la versione 1.3.
![Amiga 2000, Commodore A2000, Amiga Workbench 1.3 startup screen, AmigaOS boot screen, schermata avvio, clock, calculator, system, utilities, ram disk](https://www.valoroso.it/wp-content/uploads/Amiga-2000-Commodore-A2000-Amiga-Workbench-1.3-startup-screen-AmigaOS-boot-screen-schermata-avvio-1080x861.jpg)
Documenti
Data di ingresso in collezione: 25/08/2021
