Atari 1040STF, retro computer vintage Caratteristiche tecniche dell'Atari 1040STf CPU: Motorola MC68000, 8 MHz ROM: 192 KB Software incluso in ROM: Atari TOS (The Operating System) + GEM (Graphics Environment Manager) RAM: 1 MB, espandibile fino a 4 MB Grafica: Glue + Video Shifter Modalità grafica: 320x200 (16 colori) fino a 640x400 pixel (monocromatico) Audio: Yamaha YM-2149, 3 voci + 1 canale per rumore Tastiera: QWERTY a 94 tasti, con frecce, tastierino numerico e tasti funzione Porte di espansione: 1 seriale DB25 maschio, RS232C 1 parallela DB25 femmina, Centronics 1 hard disk drive esterno, DB19 femmina 1 floppy disk drive esterno, DIN 14 poli 1 audio/video DIN 13, RGB e video composito 1 ingresso di alimentazione IEC 2 MIDI (in e out) DIN 5 poli, laterali 1 porta per cartucce, laterale 2 mouse e joystick, DB9 maschio, inferiori Supporti di archiviazione: n. 1 floppy disk drive interno, 3.5", 720 KB (il computer supporta anche un hard disk esterno e un floppy disk drive esterno)

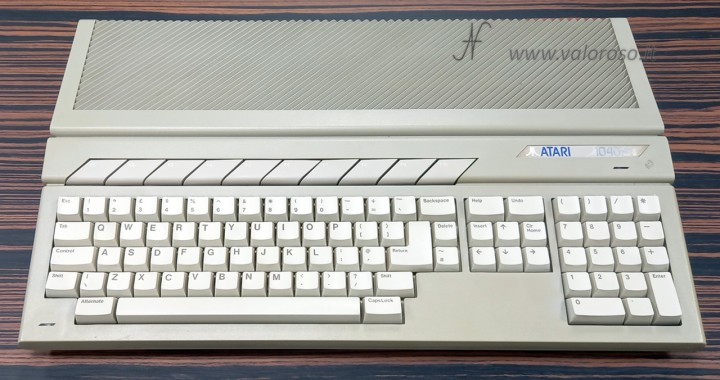

Atari 1040STf

L’Atari ST è una serie di personal computer prodotta dalla Atari Corporation a partire dal 1985. Si basa sul processore Motorola 68000 a 16 bit, lo stesso microprocessore della serie Commodore Amiga. In particolare, il modello Atari 1040STf che ho in collezione, è stato un successivo aggiornamento dell’Atari 1040ST, prodotto nel 1986.

Iscriviti al mio canale YouTube: ValorosoIT. Retro tecnologia, impianti stereo vintage, retro computer, esperimenti e prove. Retroprogrammazione, Basic. Commodore, IBM, Atari, Apple, Texas Instruments, Amstrad, MSX.

Atari 1040 ST F mouse originale DB9 DSub 9

L’Atari 1040STf, che ho in collezione, mi è stato regalato da un amico, vicino di casa, come ho ben descritto in questo video-articolo.

Il retro computer che mi è stato regalato è completo di parecchi accessori: il monitor in bianco e nero Atari SM124, il mouse, i manuali ed il programma per registrazione MIDI Steinberg PRO-24.

Atari 1040STF Atari SM124 retro computer monitor mouse Steinberg PRO-24 Cubase manuale in regalo

Al computer manca un tasto. Ho acquistato una tastiera per recuperare il tasto mancante.

Atari 1040STF, retro computer vintage Caratteristiche tecniche dell'Atari 1040STf CPU: Motorola MC68000, 8 MHz ROM: 192 KB Software incluso in ROM: Atari TOS (The Operating System) + GEM (Graphics Environment Manager) RAM: 1 MB, espandibile fino a 4 MB Grafica: Glue + Video Shifter Modalità grafica: 320x200 (16 colori) fino a 640x400 pixel (monocromatico) Audio: Yamaha YM-2149, 3 voci + 1 canale per rumore Tastiera: QWERTY a 94 tasti, con frecce, tastierino numerico e tasti funzione Porte di espansione: 1 seriale DB25 maschio, RS232C 1 parallela DB25 femmina, Centronics 1 hard disk drive esterno, DB19 femmina 1 floppy disk drive esterno, DIN 14 poli 1 audio/video DIN 13, RGB e video composito 1 ingresso di alimentazione IEC 2 MIDI (in e out) DIN 5 poli, laterali 1 porta per cartucce, laterale 2 mouse e joystick, DB9 maschio, inferiori Supporti di archiviazione: n. 1 floppy disk drive interno, 3.5", 720 KB (il computer supporta anche un hard disk esterno e un floppy disk drive esterno)

Caratteristiche tecniche dell’Atari 1040STf

CPU: Motorola MC68000, 8 MHz

ROM: 192 KB

Software incluso in ROM: Atari TOS (The Operating System) + GEM (Graphics Environment Manager)

RAM: 1 MB, espandibile fino a 4 MB

Grafica: Glue + Video Shifter

Modalità grafica: 320×200 (16 colori) fino a 640×400 pixel (monocromatico)

Audio: Yamaha YM-2149, 3 voci + 1 canale per rumore

Tastiera: QWERTY a 94 tasti, con frecce, tastierino numerico e tasti funzione

Atari 1040 ST Atari ST Atari1040STF porte posteriori seriale parallela floppy hard disk video monitor alimentazione

Porte di espansione:

  • 1 seriale DB25 maschio, RS232C
  • 1 parallela DB25 femmina, Centronics
  • 1 hard disk drive esterno, DB19 femmina
  • 1 floppy disk drive esterno, DIN 14 poli
  • 1 audio/video DIN 13, RGB e video composito
  • 1 ingresso di alimentazione IEC
  • 2 MIDI (in e out) DIN 5 poli, laterali
  • 1 connettore per cartucce, 40 poli edge, laterale
  • 2 mouse e joystick, DB9 maschio, inferiori
Atari 1040 ST Atari ST Atari1040STF porte MIDI in out DIN 5 espansione expansion
Atari 1040 ST Atari ST Atari1040STF porta collegamento mouse joystick DB9 DSub 9 poli sotto

Supporti di archiviazione: n. 1 floppy disk drive interno, 3.5″, 720 KB (il computer supporta anche un hard disk esterno e un floppy disk drive esterno)

Atari 1040 ST floppy disk drive interno dischetto doppia faccia

Emulare l’Atari ST

E’ possibile emulare l’Atari ST, su un comune PC Windows, tramite Hatari. In questo modo, è possibile provare ad avviare programmi e giochi, nonché programmare il retro computer, in maniera semplice e comoda… senza nemmeno possedere l’Atari ST! Hatari viene fornito senza le ROM originali, che possono essere scaricate a parte, cercandole su internet.

Alimentatore dell’Atari 1040STf

L’alimentatore del computer vintage Atari 1040STf è interno. E’ presente un connettore IEC maschio, posteriore, per il cavo di alimentazione. Il mio esemplare si alimenta a 220 – 240 V, in corrente alternata 50 Hz, e assorbe 120 W.

Iscriviti al gruppo Facebook. Retro tecnologia, Commodore, impianti stereo vintage, retro computer, esperimenti e prove. Commodore, IBM, Atari, Apple, Texas Instruments, Amstrad, MSX.

Il monitor Atari SM 124 si alimenta separatamente, sempre a 220 V in corrente alternata 50 Hz e assorbe 66 W.

Schermata di avvio dell’Atari ST

L’Atari 1040 STF ha un sistema operativo vero e proprio, a finestre. La schermata dipende dal tipo di monitor collegato e dalla risoluzione. Ecco la schermata di Avvio dell’Atari ST a colori.

Atari 1040 ST, Atari ST, 1040ST, GEM graphics environment manager, TOS the operating system, sistema operativo, desktop info Digital Research 1985, emulatore Hatari

Se l’Atari 1040STF è collegato al monitor in bianco e nero Atari SM124, la schermata di avvio è la seguente (dopo aver richiesto le informazioni sulla versione).

Atari 1040 ST, Atari ST, 1040ST, GEM graphics environment manager, TOS the operating system, sistema operativo, desktop info Digital Research 1985, bianco e nero, emulatore Hatari

Documenti

  1. Atari ST owner’s manual
  2. Atari 1040ST 1040STf schematics
  3. Atari SM124 owner’s manual
  4. Atari SM124 service manual

Data di ingresso in collezione: 03/08/2021
