Philips VG-5000 μ

Il Philips VG-5000 μ (a volte scritto anche VG5K) è un home computer a 8 bit, prodotto dall’azienda francese Radiotechnique (RTS), e commercializzato da Philips, Radiola e Schneider a partire dal 1984 fino al 1986. Pur avendo un nome simile al Philips VG-8000, non è compatibile con lo standard MSX e funziona solo con software proprietari.

Iscriviti al mio canale YouTube: ValorosoIT. Retro tecnologia, impianti stereo vintage, retro computer, esperimenti e prove. Retroprogrammazione, Basic. Commodore, IBM, Atari, Apple, Texas Instruments, Amstrad, MSX.

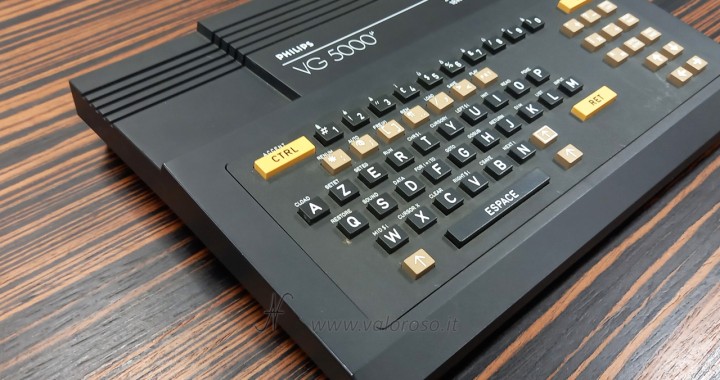

Philips VG5000 VG-5000, computer vintage, tastiera francese AZERTY, 24K RAM, 18K ROM

Il Philips VG-5000 ha una tastiera con layout francese AZERTY. Ovviamente, il computer che ho acquistato per la mia collezione proviene dalla Francia. Oltre al computer, il lotto che ho acquistato su eBay comprende anche il cavo video SCART, il manuale (in francese), la scatola di cartone e l’alimentatore Philips VU-0022 (compatibile anche con il computer vintage Philips VG-8010).

Il modello esatto del computer è: Philips VG-5000/19.

Philips VG5000 VG-5000, Radiola, alimentatore VU 0022, scatola, cavo video RGB SCART, Basic Microsoft, anni 80

Schermata di avvio del computer Philips VG-5000 μ

Il computer Philips VG5000 si avvia con una schermata in francese, riportante le seguenti scritte nere su sfondo azzurro:

VG 5000 BASIC version 1.1
13758 octets disponibles
Ok!
Philips VG5000 VG-5000, home screen, schermata di avvio, boot screen, VG 5000 BASIC version 1.1, 13758 octets disponibles, Ok!

Caratteristiche tecniche del Philips VG-5000

CPU: Zilog Z80, 8 bit, 4 MHz

ROM: 18 KB

RAM: 16 KB espandibile fino a 48 KB (+ 8KB video RAM separata)

Modalità testo: 40 colonne x 25 righe

Modalità grafica: 320 × 250 pixel (8 colori)

Iscriviti al gruppo Facebook. Retro tecnologia, Commodore, impianti stereo vintage, retro computer, esperimenti e prove. Commodore, IBM, Atari, Apple, Texas Instruments, Amstrad, MSX.

Tastiera: AZERTY 63 tasti

Software incluso in ROM: Microsoft BASIC

Philips VG5000 VG-5000, retro computer vintage, connettore video, tape, alimentazione, porte DIN tonde

Porte di espansione:

  • Connettore edge a 50 poli per espansioni
  • Unità nastro (DIN 8 poli)
  • Audio/Video (DIN 8 poli)

Emulare il computer vintage Philips VG-5000 μ

L’home computer Philips VG5000 si può emulare, sotto Windows, con l’emulatore DCVG5K.

Alimentatore del Philips VG5000

L’alimentatore dell’home computer Philips VG5000 è esterno.

Philips VU 0022, VU0022 alimentatore Philips VG 8010 e VG 5000, 5V, 12V, -12V

Si collega al computer con un connettore tondo DIN a 5 poli. Questa è la disposizione dei poli del connettore, guardandolo verso il retro del computer e guardando il connettore volante di alimentazione dal lato delle saldature.

Pinout connettore alimentazione Philips VG-5000 VG-8010, piedinatura connettore di alimentazione visto dal retro del computer o dal lato contatti del connettore volante. 5V 12V

Pin 1, al centro: non collegato.
Pin 2, in basso a sinistra: +5V.
Pin3, in basso a destra: -12V (negativo).
Pin 4, in alto a destra: GND.
Pin 5, in alto a sinistra: +12V.

L’alimentatore Philips VU-0022 (VU 022) genera le seguenti tensioni:

  • 5V, 1.55A
  • 12V, 100mA
  • -12V, 100mA

L’entrata dell’alimentatore si collega alla tensione di rete a 220 V, in corrente alternata 50 Hz.

Documenti

1. Philips VG5000 manuel d’utilisation (francese)
2. Philips VG5000 technical manual
3. 56 programmes in BASIC
4. Philips VG0022 service manual (alimentatore)

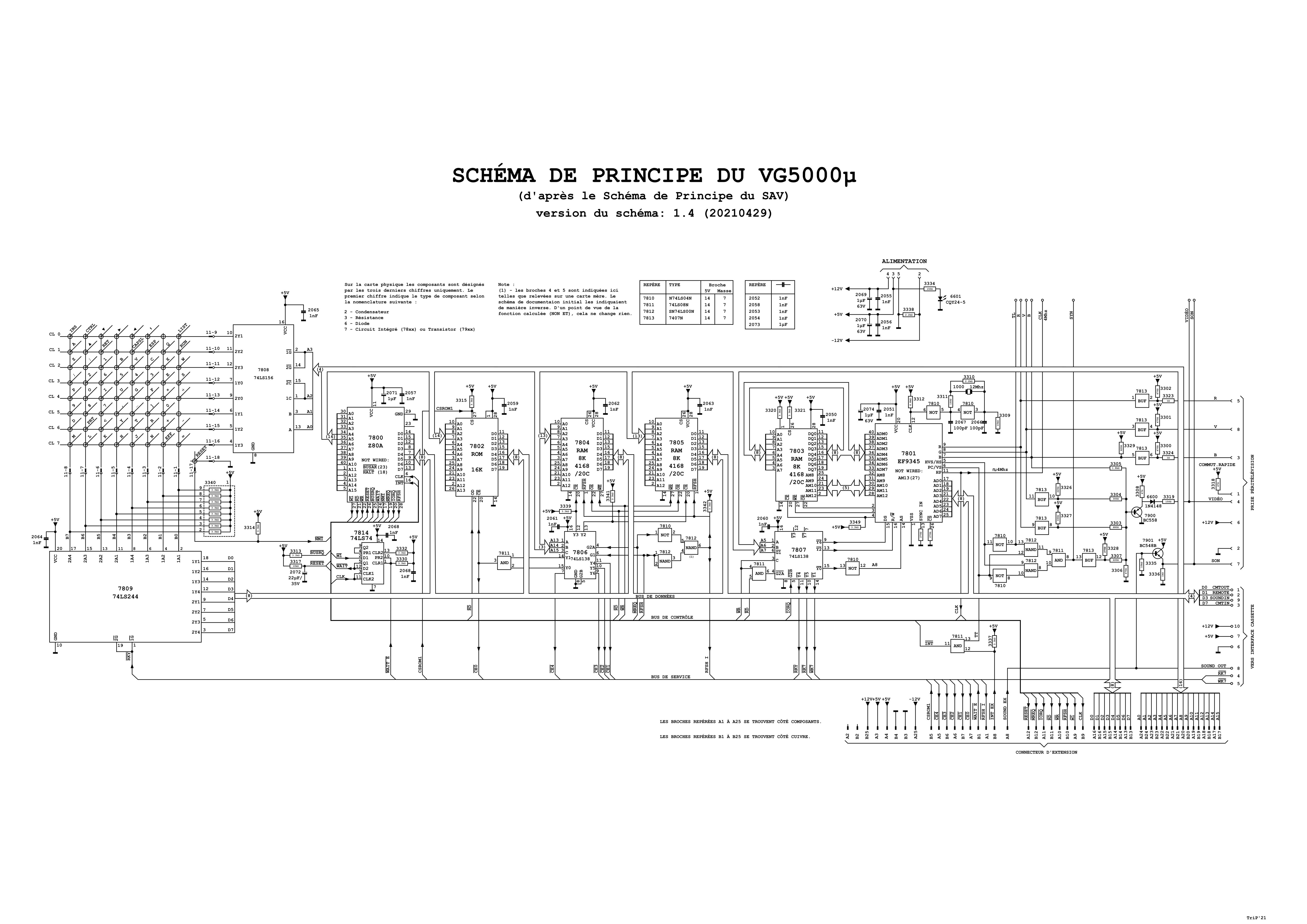

5. Schema elettrico

Data di ingresso in collezione: 31/01/2023
